SEPARATORY WĘGLOWODORÓW STANDARD Z BETONU

DELFIN SKB S-BP5

DELFIN SKB S-O

DELFIN SKB S-O-BP5

DELFIN SKB S-O-BP10

DELFIN SKB S

DELFIN SKB S-BP10

DELFIN SKB S-BP5

PRZEZNACZENIE

Separatory Delfin mogą być wyposażone w zewnętrzne obejście hydrauliczne tzw. by-pass, który kontroluje przepływ w czasie deszczu. Stała część przepływu kierowana jest wówczas do wnętrza separatora a nadmierna – niepodlegająca oczyszczaniu poza separator. Zastosowanie by-passów chroni separator przed przepływem burzowym umożliwiając 5 – lub 10- krotne zwiększenie przepustowości nominalnej.

OPCJE

alarmy przepełnienia
grubości warstwy oleju i osadu

INFORMACJE TECHNICZNE

Przepływ nominalny: od 3 l/s do 40 l/s

Przepływ maksymalny: od 15 l/s do 200 l/s

Pojemność czynna zbiornika [l]: 350-2700

Redukcja węglowodorów poniżej 5 mg/dm

Pojemność gromadzenia cieczy lekkich: 120-354

Maksymalna wysokość warstwy cieczy lekkiej: 0,2m

Automatyczne zamknięcie pływakowe

Uchwyty do podnoszenia

Włazy: żeliwne DN 600/d2

DOSTĘPNE WARIANTY

SEPARATORY WĘGLOWODORÓW STANDARD bez odmulacza z BY PASSEM DELFIN SKB S-BP / ZBIORNIKI OKRĄGŁE

Nazwa grupy separatorów	Symbol	Przepływ (wielkość nominalna) [1/s]	Pojemnośś zbiornika [l]	Średnica wlotu/wylotu [mm]	Wys. dopływu [mm]	Wys. odpływu [mm]	Wymiary zbiornika [mm]		Grubość ścianki [mm]	Komora odmulania (objętość osadnika) [l]	Komora separacji (objętość separatora) [l]	Poj. gromadzenia cieczy lekkiej [l]	Wys. warstwy cieczy lekkiej [m]Hcl	Waga [kg]	Liczba włazów
		Qnom		D1	h1	h2	Dw.	Hz
Separator węglowodorów standard	SKB S 3-BP5	3/15	350	200	800	850	1 000	1 700	120	nd	350	120	0,153	2 500	1
	SKB S 4-BP5	4/20	350	200	800	850	1 000	1 700	120	nd	350	120	0,153	2 500	1
	SKB S 6-BP5	6/30	820	250	800	850	1 000	2 300	120	nd	820	120	0,153	3 100	1
	SKB S 8-BP5	8/40	820	315	800	850	1 000	2 300	120	nd	820	120	0,153	3 100	1
	SKB S 10-BP5	10/50	820	315	800	850	1 000	2 300	120	nd	820	120	0,153	3 100	1
	SKB S 15-BP5	15/75	1 180	315	800	850	1 200	2 300	120	nd	1 180	170	0,153	4 000	1
	SKB S 20-BP5	20/100	1 180	315	800	850	1 200	2 300	120	nd	1 180	170	0,153	4 000	1
	SKB S 30-BP5	30/150	2 700	400	800	850	1 500	2 800	120	nd	2 700	354	0,2	5 400	1
	SKB S 40-BP5	40/2050	2 700	400	800	850	1 500	2 800	120	nd	2 700	354	0,2	5 400	1

KARTA TECHNICZNA

Intrukcja montażu

Katalog

AKCESORIA

Pokrywa PKP 950 (prostokątna)

WYMIARY
L=0,945 m , I=0,745 m

ZASTOSOWANIE
separatory węglowodorów DELFIN HD
separatory tłuszczów i skrobi DELFIN ST
separatory zawiesin DELFIN ODM
zbiorniki modułowe DELFIN ZB-M

Nadstawka NSP 950 (prostokątna)

WYMIARY
L=0,960 m, I=0,760 m, H=0,425 m

ZASTOSOWANIE
separatory węglowodorów DELFIN HD
separatory tłuszczów i skrobi DELFIN ST
separatory zawiesin DELFIN ODM
zbiorniki modułowe DELFIN ZB-M

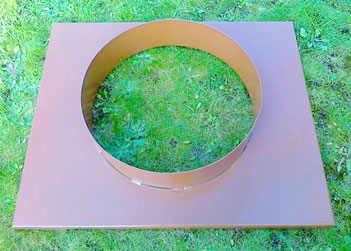

Nadstawka NSP 950 (prostokątna)

WYMIARY
I= 1006 mm, L=832 mm, G=fi 600 mm, H1=40 mm, H2=150 mm

ZASTOSOWANIE

ADAPTER Z DWOMA WŁAZAMI B

WYMIARY
I= 1006 mm, L=1622 mm, G=fi 600 mm, H1=40 mm, H2=150 mm, R=200 mm

ZASTOSOWANIE

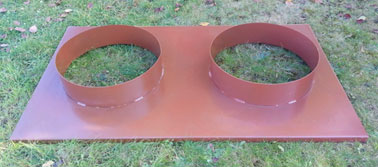

ADAPTER Z DWOMA WŁAZAMI C

WYMIARY
I= 1006 mm, L=1707 mm, G=fi 600 mm, H1=40 mm, H2=150 mm, R=285 mm

ZASTOSOWANIE

DLACZEGO DELFIN

Wysoka skuteczność oczyszczania – poniżej 0,1 mg/ dm³ separatorów hybrydowych, poniżej 5 mg/dm³ dla separatorów standard
Wykonane na zbiornikach żelbetonowych okrągłych, owalnych i prostopadłościennych, klasy minimum 35/45, wodoszczelności WB i mrozoodporności XF 1
Szczególnie polecane są do montażu na terenach jezdnych, na dużych zagłębieniach – 4 klasy obciążenia (maksymalna siła obciążenia 500 kN)
W zależności od warunków terenowych możliwość dopasowania wysokości zbiornika poprzez zastosowanie: pierścieni wyrównawczych, nadstawki, włazów żeliwnych
Zakres przepływów od 3l/s do 200 l/s
Automatyczne zamknięcie na odpływie – zabezpieczenie przed dostaniem się substancji ropopochodnych do środowiska
Konstrukcja wykluczająca konieczność stosowania elementów wymagających okresowej wymiany
Niskie koszty opróżniania dzięki optymalnym pojemnościom zbiorników
